| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | NTH |
| Сертификация: | CE |
| Номер модели: | Серия 3AT |
| Количество мин заказа: | 1 комплект |
| Цена: | лично переговорить |
| Упаковывая детали: | Хороший и твердый пакет соответствующий для доставки моря и воздуха |
| Время доставки: | 3 дня работы доступного |
| Условия оплаты: | T / T, Western Union |
| Поставка способности: | 1000 сец/М |

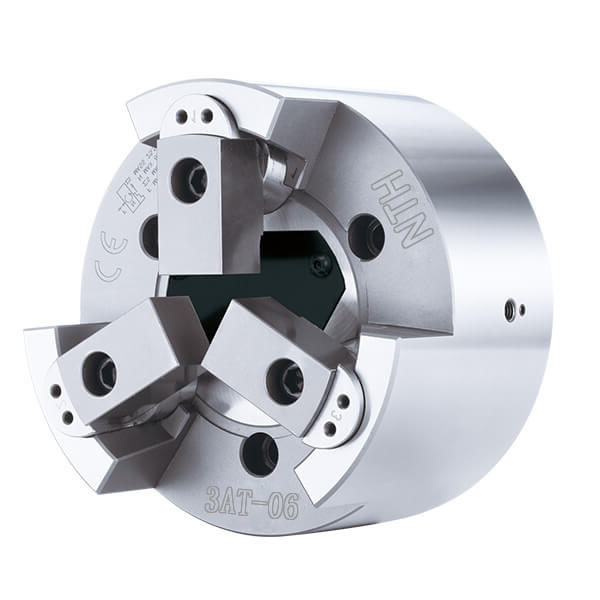

| Наименование продукта: | 3AT PULL LOCK силовой прибор | Материал: | Кованая сталь |
|---|---|---|---|
| Использование: | Сжимать/приспособление | Особенность: | Высокие точность/высококачественный |
| Размер: | См. спецификация | Служба: | OEM/ODM приемлемо |
| Выделить: | цыпленок челюсти токарного станка,цыплята управляемые силой |
||
Это штифтовый ствол, спускаемый вниз, тип 3 челюсти, с центральным силовым винтом.
Подходит для тяжелой обработки
Высокая точность и высокая скорость вращения и сильная сила сцепления.
Каталог производства Скачать:3AT серии.pdf
(Единица размера: мм)
| СпецификацияМодель | Удар плунгера (мм) |
Инсульт челюсти (Dia) (мм) |
Максимальное зажимание (мм) |
Минимальная зажимательная диа (мм) |
Макс.Д.Б.Пуль KN ((kgf) |
| 3AT-06A5 | 15 | 7.8 | 100 | 25 | 18.0(1835) |
| 3AT-08A5 | 20 | 10.3 | 130 | 25 | 25.0(2550) |
| 3AT-08A6 | 20 | 10.3 | 130 | 25 | 25.0(2550) |
| 3AT-10A6 | 20 | 10.3 | 160 | 35 | 35.0(3570) |
| 3AT-10A8 | 20 | 10.3 | 160 | 35 | 35.0(3570) |
| Спецификация/Модель | Максимальная сила зажима KN ((kgf) |
Максимальные обороты | Момент инерции В кг*м2 |
Вес в кг |
Спаренные цилиндры | Максимальное давление Mpa ((kgf/cm2) |
| 3AT-06A5 | 58.0(5910) | 6000 | 0.05 | 17 | SLN-100/SLAN-100 | 2.0(20) |
| 3AT-08A5 | 80.0(8150) | 5000 | 0.14 | 29 | SLN-125/SLAN-125 | 2.5 ((25) |
| 3AT-08A6 | 80.0(8150) | 5000 | 0.14 | 27.5 | SLN-125/SLAN-125 | 2.2(22) |
| 3AT-10A6 | 100.0(10100) | 4000 | 0.36 | 53.5 | SLN-125/SLAN-125 | 3.1 ((31) |
| 3AT-10A8 | 100.0(10100) | 4000 | 0.36 | 51.5 | SLN-125/SLAN-125 | 3.1 ((31) |
| Спецификация/модель | А. | В. | В1 | C(H6) | D | D1 | D2 | Е | Е1 | F | G max | G мин | H |
| 3AT-06A5 | 168 | 88 | 128 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 35 | 30 | 15 | 35 |
| 3AT-08A5 | 210 | 100 | 145 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 45 | 27 | 7 | 38 |
| 3AT-08A6 | 210 | 100 | 145 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 45 | 27 | 7 | 38 |
| 3AT-10A6 | 254 | 110 | 160 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 55 | 31 | 11 | 41 |
| 3AT-10A8 | 254 | 110 | 160 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 55 | 31 | 11 | 41 |
| Спецификация/Модель | J | J1 | L1 | L2 мин | М1 | M2 | M3 ((Ad.) | М4 | М5 | N | P мин | S | X |
| 3AT-06A5 | 32 | 13 | 13 | 8 | М16 | 3-M10 | 3-М6 | 3-М5 | 3-M10 | 50 | 12.5 | 30 | 50 |
| 3AT-08A5 | 37 | 16 | 17 | 9 | M20 | 3-М12 | 6-M10 | 3-М6 | 3-М12 | 63 | 12.5 | 35 | 60 |
| 3AT-08A6 | 37 | 16 | 17 | 9 | M20 | 3-М12 | 3-М6 | 3-М6 | 3-М12 | 63 | 12.5 | 35 | 60 |
| 3AT-10A6 | 48 | 20 | 19 | 9 | M24 | 3-М16 | 6-M12 | 3-М6 | 3-М14 | 74 | 17.5 | 40 | 70 |
| 3AT-10A8 | 48 | 20 | 19 | 9 | M24 | 3-М16 | 3-М8 | 3-М6 | 3-М14 | 74 | 17.5 | 40 | 70 |
Примечание:Подлежит изменению технологий без предварительной информации
Нестандартные требования могут быть сделаны
