| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | NTH Cooperated Brand |
| Сертификация: | CE |
| Номер модели: | NB-306A5,NB-208A6,NB-210A8,NB-310A8,NB-212A8,NB-212A11 и т.д. |
| Количество мин заказа: | 1 комплект |
| Цена: | лично переговорить |
| Упаковывая детали: | Хорошая и твердая упаковка подходит для морской и воздушной перевозки |
| Время доставки: | 3 рабочих дня |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 1000 комплектов/м |

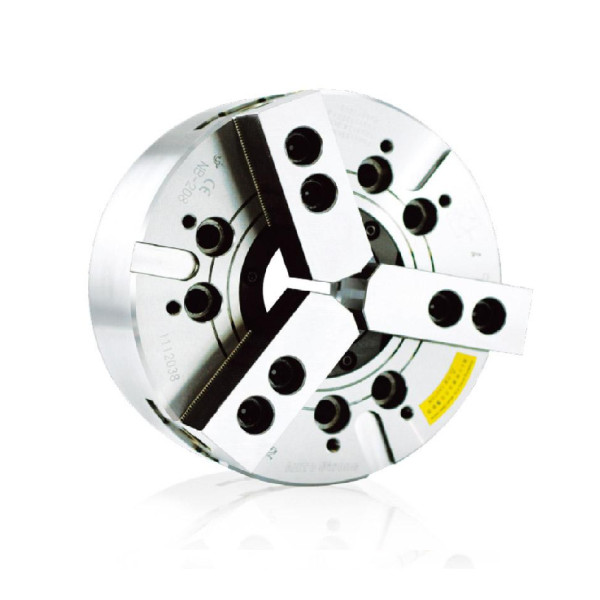

| Наименование продукта: | NB-200A 3 челюсти EXTRA LARGE через отверстие силовой чехлы | Материал: | литая сталь |
|---|---|---|---|
| Использование: | Сжимать/приспособление | особенность: | Высокие точность/высококачественный |
| Размер: | См. спецификацию | Служба: | OEM/ODM приемлемо |
| Выделить: | 3 Мощный челюстный пикап,Сверхбольшой силовой прибор |
||
Бренд: NTH
Более большая пропускная способность: большая пропускная способность в клинных силовых колпачках.
20% большая отверстия: примерно на 20% выше скорость, более высокая сила захвата и большая отверстия по сравнению с обычными колпаками.
Адаптер для шпинделя А2 ((DIN 55026)
Легко устанавливается.
Может быть оснащен автоматическим кормильцем для повышения производительности.
Может быть оснащена обратным прибором.
Заменяемый для японских брендов.
Вытяжной гайка настраивается. (проконсультируйтесь с продавцами)
Стандартный продукт 6~10" из высокопрочной легированной стали SCM440 из Японии
Сдвижные поверхности, главные челюсти и внутренние части твердеют и измельчаются.
| Модель/размер |
Через. Дырка Диа. |
Пистоны Инсульт |
Удар челюсти Диа. |
Максимальная тяга сила |
Макс Гриппинг Сила |
Максимальная рабочая мощность гидравлическое давление |
Максимальные обороты (rp.m) |
| NB-306A5 | Ø52 | 12 | 5.4 | 2243 | 5812 | 18.4 | 6000 |
| NB-208A6 | Ø66 | 16 | 7.4 | 3558 | 9075 | 20.5 | 5000 |
| NB-210A8 | Ø78 | 19 | 8.8 | 4385 | 11319 | 27.5 | 4200 |
| NB-310A8 | Ø81 | 19 | 8.8 | 4976 | 12848 | 31.5 | 4500 |
| NB-212A8 | Ø122 | 23 | 10.6 | 5812 | 14990 | 20.5 | 3200 |
| NB-212A11 | Ø122 | 23 | 10.6 | 5812 | 14990 | 20.5 | 3200 |
| NB-215A15 | Ø142 | 23 | 10.6 | 7240 | 18355 | 25.5 | 2500 |
| NB-218A15 | Ø166.5 | 23 | 10.6 | 7240 | 18355 | 25.5 | 200 |
| Модель/размер | Вес (в кг) |
Инерция I ((kg‧m2) |
Совпадает цилиндр |
Совпадающий HJ | Совпадение SJ |
Передозировка. |
| NB-306A5 | 14 | 0.06 | M1552 | HJ06 | HC06 | Ø20-Ø170 |
| NB-208A6 | 24 | 0.14 | M1868 | HJ08 | HC08 | Ø26-Ø210 |
| NB-210A8 | 37.4 | 0.4 | M1878 | HJ10 | HC10 | Ø36-Ø254 |
| NB-310A8 | 36.4 | 0.33 | MK1881 | HJ10 | HC10 | Ø37-Ø254 |
| NB-212A8 | 72.2 | 1.04 | M2511 | HJ12 | HC12 | Ø59-Ø315 |
| NB-212A11 | 65 | 0.95 | M2511 | HJ12 | HC12 | Ø59-Ø315 |
| NB-215A15 | 130 | 3 | M2816 | HJ15 | HC15 | Ø59-Ø405 |
| NB-218A15 | 161 | 4.77 | M2816 | HJ15 | HC15 | Ø78-Ø457 |
|
Модель/размер |
А. | В. | C(H6) | D | Е | F | G | H | J | К | Л | М | Nmax. | Омакс. | Омин. |
| NB-306A5 | 170 | 91 | 140 | 20 | 15 | 82.563 | 116 | 104.78 | 14.5 | 6xM10 | 52 | 5 | 37 | 18.25 | 9.25 |
| NB-208A6 | 210 | 103 | 170 | 25 | 17 | 106.38 | 150 | 133.35 | 19.5 | 6xM12 | 66 | 5 | 45.7 | 23.75 | 11.75 |
| NB-210A8 | 254 | 113 | 220 | 30 | 18 | 139.72 | 190 | 171.45 | 24 | 6хM16 | 78 | 5 | 53 | 33.75 | 14.25 |
| NB-310A8 | 254 | 113 | 220 | 30 | 18 | 139.72 | 190 | 171.45 | 24 | 6хM16 | 81 | 5 | 54 | 32.25 | 14.25 |
| NB-212A8 | 315 | 145 | 300 | 30 | 33 | 139.72 | 235 | 171.45 | 24 | 6xM20 | 122 | 6 | 79.5 | 33.75 | 11.25 |
| NB-212A11 | 315 | 134 | 300 | 30 | 22 | 196.87 | 260 | 235 | 28 | 6xM20 | 122 | 6 | 79.5 | 33.75 | 11.25 |
| NB-215A15 | 405 | 154 | 380 | 43 | 27 | 285.78 | 330.2 | 330.2 | 33 | 6xM24 | 142 | 6 | 93.5 | 45.25 | 15.25 |
| NB-218A15 | 457 | 154 | 380 | 43 | 27 | 285.78 | 330.2 | 330.2 | 33 | 6xM24 | 166.5 | 6 | 102 | 63.25 | 18.25 |
|
Модель/размер |
Пмакс. | Пмин. | Q. | R | S | T | Умакс. | V | W | X | X2 | X3 | X4 | Иллюстрация |
| NB-306A5 | 26 | 14 | 2 | 12 | 20 | 31 | M60x2 | 3xM6 | 65 | 16 | 36 | 65 | М8 | Рисунок 1 |
| NB-208A6 | 31.5 | 15.5 | 2 | 14 | 20 | 35 | M74x2 | 3xM6 | 80 | 16 | 45 | 80 | М8 | Рисунок 1 |
| NB-210A8 | 26.5 | 7.5 | 2 | 16 | 25 | 40 | M87x2 | 3xM8 | 94 | 16 | 60 | 102 | M10 | Рисунок 1 |
| NB-310A8 | 26.5 | 7.5 | 2 | 16 | 25 | 40 | M90x2 | 3xM8 | 97 | 16 | 60 | 102 | M10 | Рисунок 1 |
| NB-212A8 | 53 | 30 | 2 | 21 | 28 | 50 | M135x2 | 6хM16 | 143 | 20 | 60 | 138 | M10 | Рисунок 2 |
| NB-212A11 | 42 | 19 | 2 | 21 | 28 | 50 | M135x2 | 3xM10 | 143 | 20 | 60 | 138 | M10 | Рисунок 2 |
| NB-215A15 | 34 | 11 | 5 | 22 | 43 | 62 | M155x2 | 3xM12 | 164 | 20 | 80 | 160 | M12 | Рисунок 1 |
| NB-218A15 | 34 | 11 | 5 | 22 | 43 | 62 | M180x3 | 3xM12 | 189 | 20 | 100 | 160 | M12 | Рисунок 1 |
Примечание: подлежит изменению технологии без предварительной информации;
Нестандартные требования могут быть сделаны.
