| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | NTH |
| Сертификация: | CE |
| Номер модели: | SC-65-H-4A,SC-65-H-5A |
| Количество мин заказа: | 1 комплект |
| Цена: | лично переговорить |
| Упаковывая детали: | Хорошая и твердая упаковка подходит для морской и воздушной перевозки |
| Время доставки: | 3 рабочих дня |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 1000 комплектов/м |

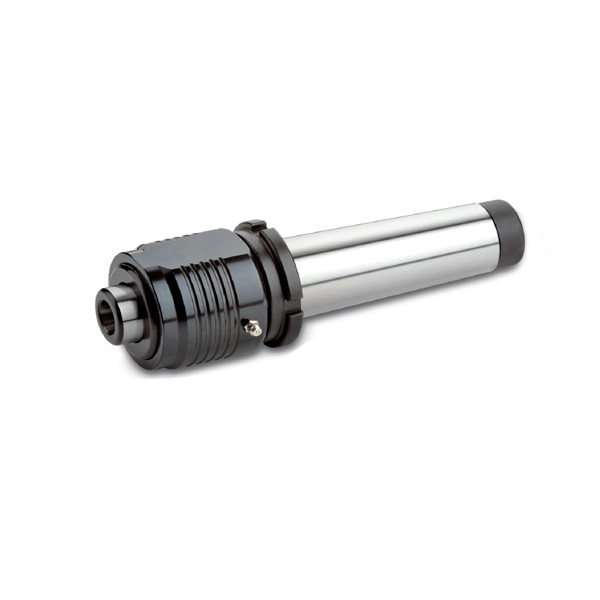

| Наименование продукта: | SC-65-A Взаимозаменяемый тяжелой службы живой центр с вытяжкой ореха | Материал: | Сплавленная сталь |
|---|---|---|---|
| Использование: | Высокая скорость и высокая точность обработки токарного станка | Особенность: | Высокое качество/высокая точность |
| Размер: | См. спецификация | TIR: | Меньше чем 0.005mm |
| Выделить: | Центр вывода живых орехов,Взаимозаменяемый тяжелой службы живой центр |
||
Бренд: NTH
Тип: взаимозаменяемый живой центр
Должность: Тяжелая
Применение ССК и высокоскоростные станки или другие станки.
Рабочее применение Применимо для длины менее 400 мм обычного сильного процесса поворота.
Структура Комбинация двойного ряда шарового точного подшипника и подшипника тяги и подшипника иглы.
Аксессуары: для SC-61-H-4A/5A, Y-ключ и 65 типа Tip и 65 типа Punch.
TIR менее 0,005 мм.
Проверка точности исчерпания центрального конца должна быть в состоянии крепкого удержания рабочей стойки.
Существует S-модель легкого типа, такая же спецификация, которая может улучшить проблему деформации обработки тонкой заготовки.
(Единицы: мм)
| Модель/Спецификация | А. | В. | В | D | D1 | G | Л | Максимальные обороты в секунду |
Макс. радиальная нагрузка |
Макс. осевая сила тяги |
| SC-65-H-4A | 14 | 82 | 9 | 62 | 31.2 | 31.267 ((MT4) | 190 | 4,000 вращений в минуту | 1430 кг | 2700 кг. |
| SC-65-H-5A | 14 | 82 | 9 | 62 | 31.2 | 44.399 ((MT5) | 217 | 4,000 вращений в минуту | 1430 кг | 2700 кг. |
Примечания:
1Для смазочного масла, SKF-LGMT2 обозначен, другие не разрешены
2Если "А" стоит позади названия модели, это означает, что на ней есть вытяжной гайка.
3Для сведений о радиальной силе, пожалуйста, обратитесь к весу заготовки и силовой нагрузке.
4Если "А" находится за названием центрального заменяемого кончика, это означает, что кончик длиннее.
5"По данным о осевой силе, пожалуйста, обратитесь к данным гидравлического давления хвостовой части.
6Для живых центров предназначено смазочное масло SKF, оно водонепроницаемое.
7Заказ на заказ принимается.
8Подлежит техническим изменениям.
