| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | NTH |
| Сертификация: | CE |
| Номер модели: | SC-63-M-3A,SC-63-M-4A,SC-63-M-5A |
| Документ: | SC-63.pdf |
| Количество мин заказа: | 1 комплект |
| Цена: | лично переговорить |
| Упаковывая детали: | Хорошая и твердая упаковка подходит для морской и воздушной перевозки |
| Время доставки: | 3 рабочих дня |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 1000 комплектов/м |

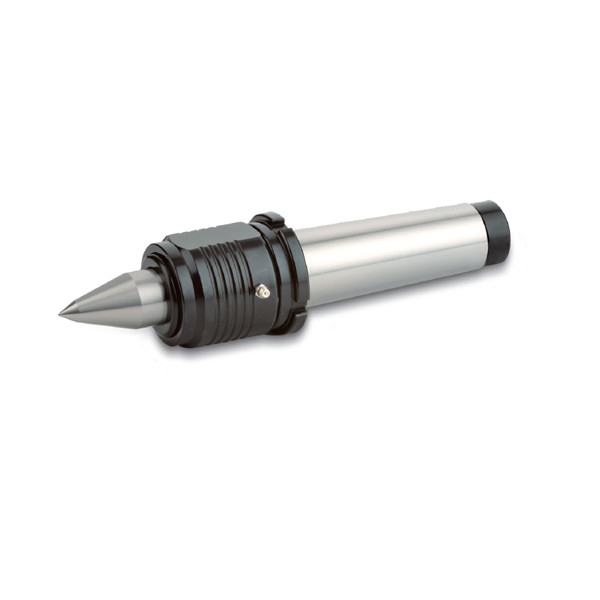

| Наименование продукта: | SC-63-A СРЕДЕННАЯ ДЛОГОНОСТВЕННАЯ НОЗОВА ЖИВОЙ ЦЕНТР С НАЗЫВАННЫМ НАЗОКОМ | Материал: | Сплавленная сталь |
|---|---|---|---|
| Использование: | Высокая скорость и высокая точность обработки токарного станка | Особенность: | Высокое качество/высокая точность |
| Размер: | См. спецификацию | TIR: | менее 0,002 мм |
| Выделить: | Средний долг длинный нос живой центр,Длинный нос живой центр |
||
Бренд: NTH
Тип: серия живых центров
Должность: средняя
Применение CNC-токарный стан, высокоскоростной токарный стан и другие токарные станки.
Рабочее применение Применимо к обычному процессу поворота длиной менее 400 мм и процессу поворота тонкой заготовки.
Структура Радиальная нагрузка и осевая нагрузка разработаны отдельно.
Аксессуары для ключа SC-63-M-3A/4A/5A, типа Y
TIR менее 0,002 мм
Проверка точности исчерпания центрального конца должна быть в состоянии крепкого удержания рабочей стойки.
(единица: мм)
| Модель/Спецификация | А. | В. | В | D | D1 | G | d | Л | Центр |
Макс. Макс. RPM |
Макс. радиальная Нагрузка |
Макс. Макс.А.цыализм TхрустFОрех |
| SC-63-M-3A | 60 | 127 | 8 | 57 | 31.2 | 23.825 ((MT3) | 12 | 214 | 60° | 4500 оборотов в минуту | 1200 кг. | 1800 кг. |
| SC-63-M-4A | 60 | 127 | 9 | 57 | 31.2 | 31.267 ((MT4) | 12 | 235 | 60° | 4500 оборотов в минуту | 1300 кг. | 2200 кг. |
| SC-63-M-5A | 60 | 127 | 9 | 57 | 31.2 | 44.399 ((MT5) | 12 | 262 | 60° | 4500 оборотов в минуту | 1,400 кг | 2300 кг. |
Примечания
1Для смазочного масла, SKF-LGMT2 обозначен, другие не разрешены
2Если "А" стоит позади названия модели, это означает, что на ней есть вытяжной гайка.
3Для сведений о радиальной силе, пожалуйста, обратитесь к весу заготовки и силовой нагрузке.
4Если "А" находится за названием центрального заменяемого кончика, это означает, что кончик длиннее.
5"По данным о осевой силе, пожалуйста, обратитесь к данным гидравлического давления хвостовой части.
6Для живых центров предназначено смазочное масло SKF, оно водонепроницаемое.
7Заказ на заказ принимается.
8Подлежит техническим изменениям.
Загрузить подробнее:
Каталог продукции:SC-63.pdf
