| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | NTH |
| Сертификация: | CE |
| Номер модели: | SC-69-M-3A,SC-69-M-4A,SC-69-M-5A |
| Количество мин заказа: | 1 комплект |
| Цена: | лично переговорить |
| Упаковывая детали: | Хорошая и твердая упаковка подходит для морской и воздушной перевозки |
| Время доставки: | 3 рабочих дня |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 1000 комплектов/м |

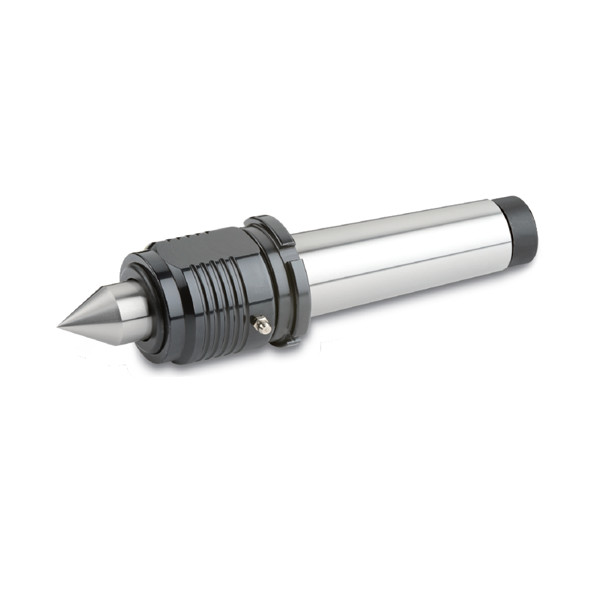

| Наименование продукта: | SC-69-A СРЕДЕННАЯ ДУЖНОСТВЕННАЯ ЖИВАЯ ЦЕНТР С НАЗЫВАННЫМ ОРГАНИЗОМ | Материал: | Сплавленная сталь |
|---|---|---|---|
| Использование: | Высокая скорость и высокая точность обработки токарного станка | Особенность: | Высокое качество/высокая точность |
| Размер: | См. спецификация | TIR: | менее 0,002 мм |
| Выделить: | Центр вывода живых орехов,SC-69-A LIVE ЦЕНТР,Средний долг живой центр |
||
Бренд: NTH
Тип: серия живых центров
Должность: средняя
Применение: станки с ЧПУ, станки высокой скорости и другие станки.
Рабочее применение: применимо к обычному процессу поворота длиной менее 400 мм и процессу поворота тонкой заготовки.
Структура Радиальная нагрузка и осевая нагрузка разработаны отдельно.
Аксессуары для застежки типа SC-69-M-3A/4A/5A, Y
TIR менее 0,002 мм
Проверка точности исчерпания центрального конца должна быть в состоянии крепкого удержания рабочей стойки.
Существует S-модель легкого типа, такая же спецификация, которая может улучшить проблему деформации обработки тонкой заготовки
(Единицы: мм)
| Модель/Спецификация | А. | В. | В | D | D1 | G | Л | Центр | Макс. обороты в минуту. |
Макс. Макс.RАдиал нагрузка |
Макс. Макс.А.цыализм TхрустFОрех |
| SC-69-M-3A | 48 | 115 | 8 | 57 | 31.2 | 23.825 ((MT3) | 202 | 60° | 4500 оборотов в минуту | 1200 кг. | 1800 кг. |
| SC-69-M-4A | 48 | 115 | 9 | 57 | 31.2 | 31.267 ((MT4) | 226 | 60° | 4500 оборотов в минуту | 1300 кг. | 2200 кг. |
| SC-69-M-5A | 48 | 115 | 9 | 57 | 31.2 | 44.399 ((MT5) | 250 | 60° | 4500 оборотов в минуту | 1,400 кг | 2300 кг. |
Примечания
1Для смазочного масла, SKF-LGMT2 обозначен, другие не разрешены
2Если "А" стоит позади названия модели, это означает, что на ней есть вытяжной гайка.
3Для сведений о радиальной силе, пожалуйста, обратитесь к весу заготовки и силовой нагрузке.
4Если "А" находится за названием центрального заменяемого кончика, это означает, что кончик длиннее.
5"По данным о осевой силе, пожалуйста, обратитесь к данным гидравлического давления хвостовой части.
6Для живых центров предназначено смазочное масло SKF, оно водонепроницаемое.
7Заказ на заказ принимается.
8Подлежит техническим изменениям.
