| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | NTH |
| Сертификация: | CE |
| Номер модели: | NCH-62-3A,NCH-62-4A,NCH-62-5A |
| Количество мин заказа: | 1 комплект |
| Цена: | лично переговорить |
| Упаковывая детали: | Хорошая и твердая упаковка подходит для морской и воздушной перевозки |
| Время доставки: | 3 рабочих дня |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 1000 комплектов/м |

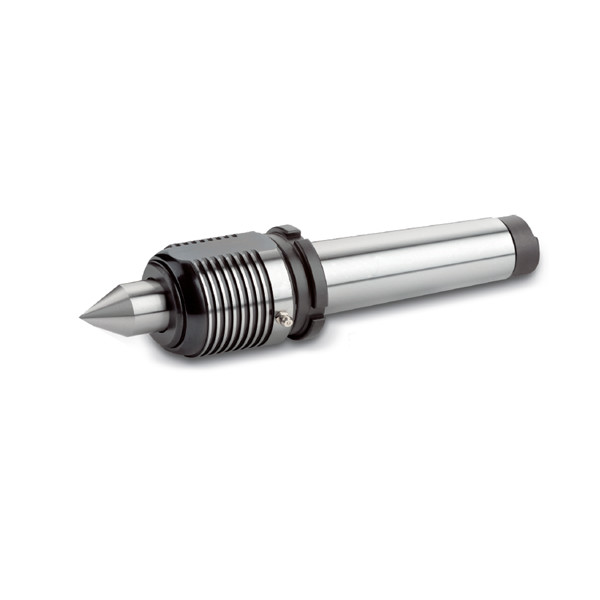

| Наименование продукта: | NCH-62 тяжелое оборудование высокоскоростное ПРЕКРЕЗИОННОЕ ЖИВОЕ ЦЕНТР | Материал: | Сплавная сталь/карбид тунглена |
|---|---|---|---|
| Использование: | Высокая скорость и высокая точность обработки токарного станка | Особенность: | Высокое качество/высокая точность |
| Размер: | См. спецификация | TIR: | менее 0,002 мм |
| Выделить: | NCH-62 LIVE ЦЕНТР,ПРЕЦИЗНАЯ ВЫСКОСПЕРЕДНАЯ ПРЕЧЕННАЯ СТРАНА,Очень важный центр. |
||
Бренд: NTH
Тип: серия живых центров
Должность: Тяжелая
Применение: станки с ЧПУ, станки высокой скорости
Рабочее применение: применимо для высокоскоростного и высокоточного процесса поворота заготовки
Структура: сочетание углового контактного шарового высокоскоростного подшипника и подшипника иглы
Аксессуары: Ключик типа Y
TIR: менее 0,002 мм
Проверка точности исчерпания центрального конца должна быть в состоянии крепкого удержания рабочей стойки.
(Единицы: мм)
| Модель/Спецификация | А. | В. | В | D | D1 | G | Л | Ø |
Макс. обороты в минуту. |
Макс. радиальная нагрузка |
Максимальная осевая Сила тяги |
| NCH-62-3A | 47 | 116 | 8 | 68 | 31.2 | 23.825 ((MT3) | 203 | 60° | 12,000 вращений в минуту | 1,600 кг | 1240 кг |
| NCH-62-4A | 49 | 121 | 9 | 68 | 31.2 | 31.267 ((MT4) | 229 | 60° | 12,000 вращений в минуту | 2,730 кг | 1750 кг |
| NCH-62-5A | 49 | 121 | 9 | 68 | 31.2 | 44.399 ((MT5) | 256 | 60° | 12,000 вращений в минуту | 2,730 кг | 1750 кг |
Примечания
1Для смазочного масла, SKF-LGMT2 обозначен, другие не разрешены
2Если "А" стоит позади названия модели, это означает, что на ней есть вытяжной гайка.
3Для сведений о радиальной силе, пожалуйста, обратитесь к весу заготовки и силовой нагрузке.
4Если "А" находится за названием центрального заменяемого кончика, это означает, что кончик длиннее.
5"По данным о осевой силе, пожалуйста, обратитесь к данным гидравлического давления хвостовой части.
6Для живых центров предназначено смазочное масло SKF, оно водонепроницаемое.
7Заказ на заказ принимается.
8Подлежит техническим изменениям.
