| Место происхождения: | КНР |
|---|---|
| Фирменное наименование: | NTH |
| Сертификация: | CE |
| Номер модели: | Серия PL |
| Количество мин заказа: | 1 комплект |
| Цена: | лично переговорить |
| Упаковывая детали: | Хорошая и твердая упаковка подходит для морской и воздушной перевозки |
| Время доставки: | 3 рабочих дня |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 1000 комплектов/м |
| Наименование продукта: | ПЛ ПРЕДВЕГАНИЕ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВО | Материал: | Кованая сталь |
|---|---|---|---|
| Использование: | Сжимать/приспособление | особенность: | Высокие точность/высококачественный |
| Размер: | См. спецификацию | Служба: | OEM/ODM приемлемо |
| Выделить: | ПЛ ПРЕДВЕГАНИЕ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОДНЫХ ПОВОВОДНЫХ,ПОДВОЖИТЕЛЬНЫЕ ПОДВОЖИТЕЛЬНЫЕ ПОДВОЖИТЕЛЬНЫЕ,ПЛ ПРЕДВЕГАНИЕ ПРЕДВЕГАНИЕ ПОДВЕГАНИЕ |
||

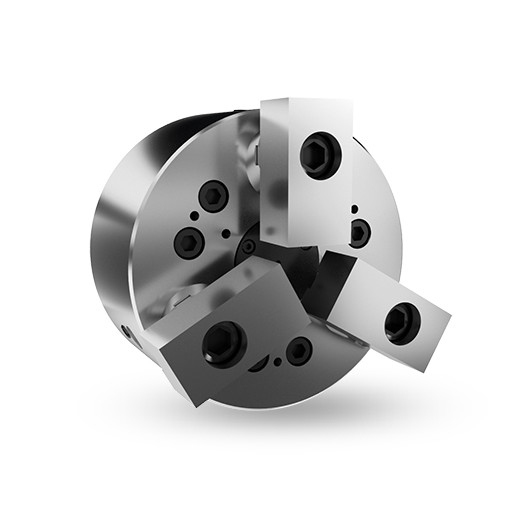

Функция оттягивания радиального захвата почти не приводит к перемещению подъемного рабочего изделия; OMATEI Pull Back Power Chucka идеально подходят для обработки литейных и кованых деталей;
Прижимая к поверхности захваченный рабочий кусок, силовые штурвалы OMATEI подходят для тяжелых обработок.
Актуаторы с цилиндрической конструкцией прочны и обеспечивают высокую повторяемость сцепления.
Точное самоцентрирование и оттягивание являются достаточными для требований точной длины регулирования обработки.
Дополнительные компоненты могут быть выбраны для определения правильного положения на автоматической загрузочной машине.
Каталог производства Скачать:PL PULL BACK POWER CHUCKS.pdf (включает в себя все необходимые элементы)
(Единица размера: мм)
| Спецификация/Модель | Удар плунгера мм |
Удар челюсти Диа. мм |
Максимальные обороты | Максимальная сила тяги kgf ((KN) |
Максимальная сила захвата КН |
| PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950 ((29) |
| PL-08 | 10 | 5.3 | 3000 | 2240 ((22) | 4890 ((48) |
| PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990 ((49) |
| PL-12 | 16 | 11.6 | 2000 | 4480 ((44) | 7240 ((71) |
| Спецификация/Модель | Максимальное давление масла kgf/cm2 ((Mpa) |
Вес В кг |
Соответствующий баллон | Диапазон захвата мм |
| PL-06 | 22(2.2) | 15.4 | S-100(S-100R) | Ø35-Ø160 |
| PL-08 | 22(2.2) | 27.8 | S-125(S-125R) | Ø40-Ø210 |
| PL-10 | 30(2.9) | 45.9 | S-125(S-125R) | Ø50-Ø254 |
| PL-12 | 30(2.9) | 75.7 | S-150(S-150R) | Ø50-Ø304 |
| Спецификация/модель | А. | В. | В | D | Е | F | Gmax | Gmin | H | Jmax | Ямин. |
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| Спецификация/модель | Я... | К | Л | М | Nmax | Nmin | Pmax | Pmin | Q. | R | S | У |
| PL-06 | - | 6-M10×1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20×2,5P |
| PL-10 | 32 | 6-M16×2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6-M16×2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
Примечание: подлежит изменению технологии без предварительной информации;
Нестандартные требования могут быть сделаны.
