| Место происхождения: | КНР |
|---|---|
| Фирменное наименование: | NTH |
| Сертификация: | CE |
| Номер модели: | Серия RAP |
| Количество мин заказа: | 1 комплект |
| Цена: | лично переговорить |
| Упаковывая детали: | Хорошая и твердая упаковка подходит для морской и воздушной перевозки |
| Время доставки: | 3 рабочих дня |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 1000 комплектов/м |

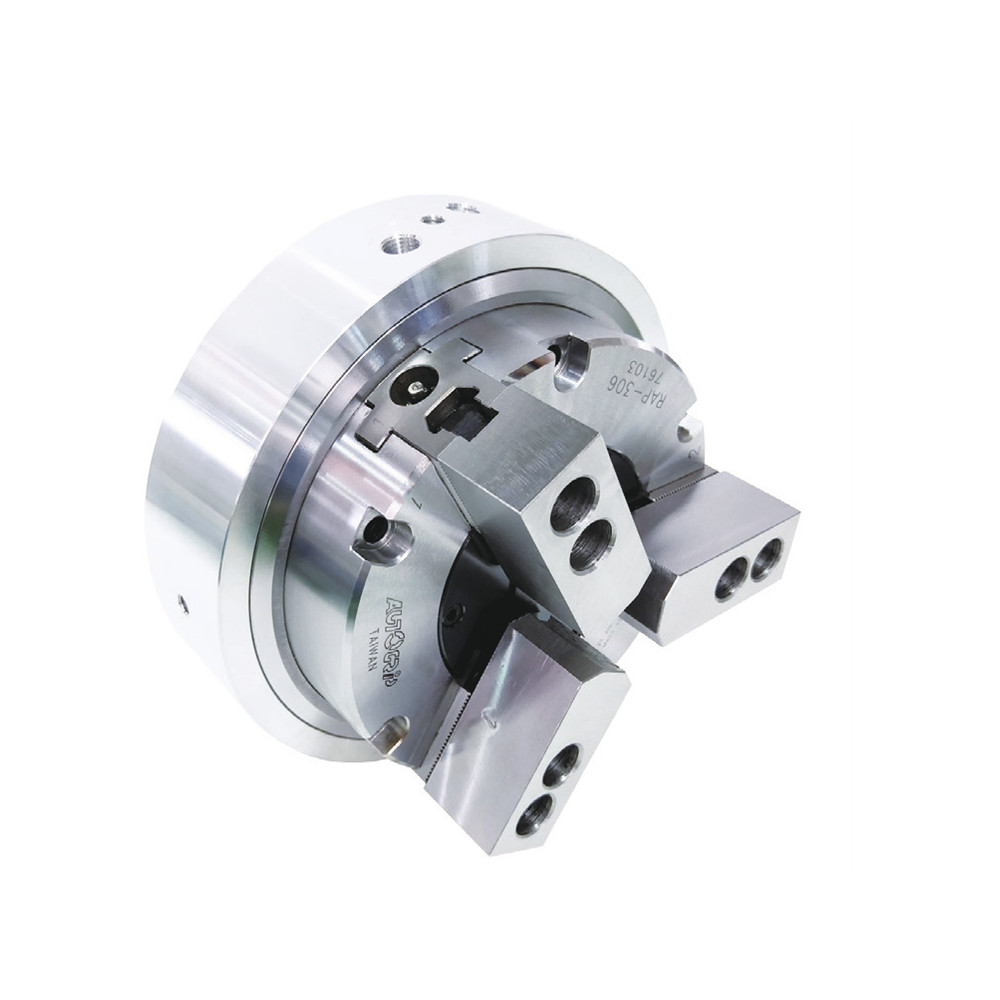

| Наименование продукта: | РАП ПНЕУМАТИЧЕСКИЙ РОТАРНЫЙ ЧАКК | Материал: | Кованая сталь |
|---|---|---|---|
| Использование: | Сцепление / фиксация | особенность: | Высокие точность/высококачественный |
| Размер: | См. спецификацию | Служба: | OEM/ODM приемлемо |
| Выделить: | ПНЕУМАТИЧЕСКИЙ РОТАТИВНЫЙ ЧАКК,ПНЕУМАТИЧЕСКИЙ РОТАРИЙНЫЙ ЧАКК из кованой стали,ПНЕУМАТИЧЕСКИЙ РОТАРИЙНЫЙ ЧАКК |
||
Подробная информация о продукции
Бренд: NTH
Ротационный цилиндр с встроенным апнеуматическим цилиндром, компактный дизайн, подходящий для легкой обработки. совместим со стандартной мягкой или твердой челюстью.
Может быть установлен на вращающемся столе для индексации обработки.
Защищен от пыли и режущих фишек.
Соответствующие поверхности всех деталей закаленные, измельченные и смазанные непосредственно.
Примечание: для преодоления силы трения между кольцом распределителя и корпусом колпака вращающийся крутящий момент вращающегося стола должен быть выше, чем указано в таблице.
(Единица размера: мм)
|
Модель |
Удар челюсти (Диа.) (мм) |
Максимальная. |
Да, я не знаю, что это такое. |
Максимальная сила сцепления kN (kgf) (Пневматический при 6,0 кгф/см2) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
Модель |
Максимальное давление (kgf/cm2) |
(rp.m) Макс. скорость |
Максимальное вращение Противодействие крутящий момент |
6.0kgf/cm2) Употребление воздуха |
Масса (кг) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| Модель | А. | В. | В1 | C (H6) | D | Е | F | G | H | J | К |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| Модель | Л | L1 | М | N | П | Q max | Q min | Rmax | R мин | S | T | У | V | W |
| RAP-306 | 6 ~ M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3 ~ M8 |
| RAP-308 | 6 ~ M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3 ~ M8 |
| RAP-310 | 6 ~ M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3 ~ M8 |
Подлежит изменению технологий без предварительной информации
Нестандартные требования могут быть сделаны
